| 起源の場所: | 中国 |
| ブランド名: | Anchorwill |
| 証明: | 3C |
| モデル番号: | CK70 |

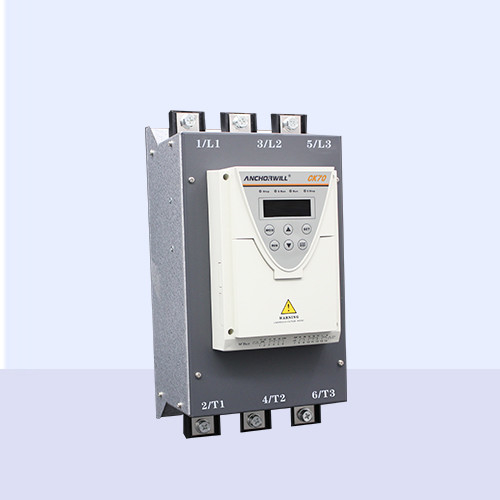

CK70 内蔵バイパスソフトスタート 220Vソフトスタート
CK70シリーズのインテリジェント・ソフト・スターターは CK60のエコノミック・ソフト・スターターに基づいて最適化された新製品です
CK70シリーズは CK60の経済的なソフトスターターをベースにそして,その全体的な性能は,非常に改善され,一般的な機械の高性能駆動制御のための好ましい製品になりました..
汎用機械の高性能駆動制御のための好ましい製品になりました.この製品は,現在の国際的高度なパワー電子技術とマイクロプロセッサを採用しています
| ポイント | プロジェクト説明 | |
| 適用される基準 | GB14048.6-2016 ((IEC947-4-2) | |
| 適用されるモータータイプ | スクワイルドケージ3相アシンクロンモーター | |
| モーターパワー | 11A......1260A ((5.5~630)kW) | |
| 輸入 | 制御電圧 | AC220V±15%50Hz60Hz;AC110V±15% |
| 定位電圧 | AC380V±15%50Hz60Hz660V±15% | |
| 調整可能な開始時間 | 調整可能な1 ′′120s | |
| 調整可能な停止時間 | 調整可能な 0 〜 120s | |
| 制御モード | 1ランプ電圧 2.ランプ電流 3.電流制限モード | |
| I/0 | 論理入力 | 3つのチャンネル (X1~X3) |
| アナログ出力 | 1チャネル 4~20mA/0~10V | |
| リレー出力 | 2つのリレー出力 | |
| コマンドを入力して実行する | キーボードディスプレイユニットの設定,制御端末の設定 | |
| RS485通信が開始されました | ||
| コミュニケーション | 統合通信プロトコル | 標準モッドバスプロトコル 1チャンネル |
| ディスプレイユニット | LCDディスプレイ | 電流,電圧,アラーム,および他のモーターパラメータを表示することができます |
| 保護と監視 | 短回路,超電圧,超負荷,低電圧,相損失,超電流,温度保護 | |
| 室内で,直接日光,塵,腐食性,燃やす気体,油霧,水蒸気,滴水,塩などから守られる. | ||
| マトリックス | 場所 | 水蒸気,滴水,塩など |
| 高さ | 高さ1000m以上では 容量が減少します 100mの上昇ごとに 電流は0.5%減少します | |
| 環境温度 | -10°C~+40°C | |
| 40°C以上は,容量が減った状態で使用する. | ||
| 1°Cの上昇ごとに,電流は2%減少する. | ||
| 温度 | 95%RH未満 水滴凝縮なし | |
| 振動 | 5.9m/s2 (0.6g) 未満 | |
| 貯蔵温度 | -40°C~70°C | |
| フレームワーク | 保護クラス | IP20 |
| 冷却方法 | ラジエーター,自然冷却 | |
| 設置 | キャビネットの垂直設置 | |
注意
CK70内蔵バイパスインテリジェントソフトスターターは,パネル・ダイビングとコントロール・ターミナル (二線と三線) の2種類のスタート・ストップ制御方法を採用している.
12本の制御は待機信号,3本の制御はトリガー信号です
22本のワイヤで制御すると パネル制御は無効になります
33本のワイヤーで制御すると パネル制御が有効です
4パネル制御が採用された場合,X3とCOMは閉ざされなければなりません.
5外部のプッシュボタン信号は有効であるためには> 200ms,無効である場合は< 200ms に保たなければならない.
